耐磨涂层应用介绍

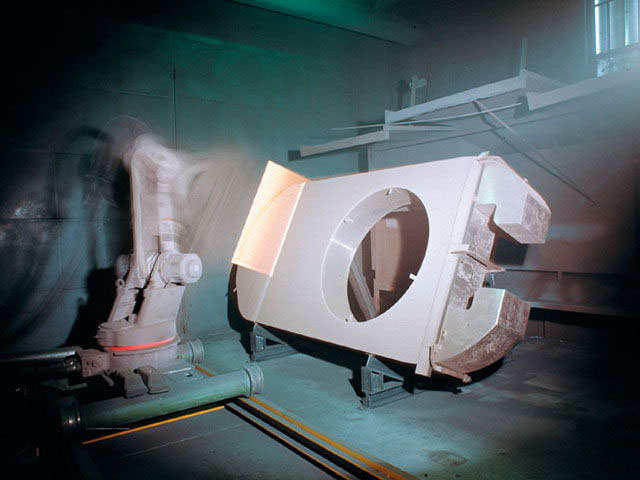

热喷涂耐磨涂层是工业中应用最广泛的涂层类型，其核心价值在于通过针对性的材料选择，有效解决机械设备因不同机理导致的磨损问题，从而大幅延长关键部件的使用寿命。在实际应用中，磨损很少单独发生，常与腐蚀、高温等工况交织，这使得系统性地分析磨损类型、匹配涂层材料变得尤为关键。

磨损通常由以下一种或多种机理引发，针对性地选择涂层是成功的关键：

粘着磨损：当两个表面在压力下接触并相对滑动时，材料微粒因“冷焊”效应从一表面转移至另一表面所造成的磨损。对抗此类磨损，通常选择硬度高、摩擦系数低且与配对材料不易互溶的材料，如钼基涂层、某些镍基合金或铜基合金，它们能有效减少接触面的粘着倾向。

磨料磨损：由硬质颗粒或凸起物划过表面并犁削出沟槽所造成的磨损，是最常见的磨损形式。对抗此类磨损，涂层的硬度是关键，通常需要高于磨料颗粒的硬度。首选材料包括碳化钨（WC）、碳化铬（Cr₃C₂） 等金属陶瓷材料（通常以钴、镍作为金属粘结相），以及高硬度的氧化铝（Al₂O₃）、氧化铬（Cr₂O₃） 陶瓷涂层。其中，采用超音速火焰喷涂（HVOF） 制备的碳化钨涂层，因其致密度和硬度极高，是应对严重磨料磨损的黄金标准。

表面疲劳磨损：在循环交变应力作用下，材料表层因疲劳而产生微裂纹，最终导致材料剥落（如点蚀、剥落）。对抗此类磨损，要求涂层不仅具备足够硬度，还需有良好的韧性、致密性和与基体的高结合强度，以抵抗裂纹萌生与扩展。致密的镍基或钴基合金涂层、以及韧性较好的某些铁基涂层是常见选择。

冲蚀磨损：由细小颗粒以一定角度和速度冲击材料表面所造成的磨损。其对抗策略取决于冲击角度：对于大角度冲击，高硬度材料（如碳化钨、氧化铝）表现更佳；对于小角度冲击，则更需要涂层具有高韧性（如某些不锈钢涂层、镍铬合金）以吸收颗粒动能。

现实中，磨损常与以下工况复合出现，需统筹考虑：

磨损 + 腐蚀：在腐蚀介质（如酸碱、盐水）中的磨损。应优先选择自身耐蚀且硬的材料，如钴基合金（如司太立合金）、镍基合金（如因科镍625），或氧化铬（Cr₂O₃）陶瓷。单纯的碳化钨涂层在酸性环境中可能因粘结相腐蚀而失效。

磨损 + 高温：在高温下（如超过500℃），材料可能软化或氧化。此时，碳化铬（Cr₃C₂-NiCr）涂层因其优异的高温抗氧化性和硬度保留率，是比碳化钨更好的选择。某些氧化物陶瓷或镍钴基高温合金也适用于特定温度范围。

磨损 + 冲击：在承受冲击载荷时，涂层韧性至关重要。可选择韧性较好的镍基或钴基合金，或采用多层涂层设计（如先喷涂一层韧性好的打底层）。

总结而言，成功选择一款耐磨涂层，是一个系统性的决策过程：它始于对磨损机理和服役环境（温度、腐蚀介质、应力等）的精确诊断，进而基于机理筛选出具有相应关键性能（硬度、韧性、耐蚀性、高温稳定性）的候选材料，最后根据性能要求、预算和部件几何形状选择最优的喷涂工艺（如HVOF用于高性能碳化物，等离子喷涂用于陶瓷，电弧喷涂用于经济型修复）。

如果您想了解更多技术信息，或需要更多的技术咨询！

欢迎您致电公司热线：18112700016  陈经理 或来公司见面洽谈！
